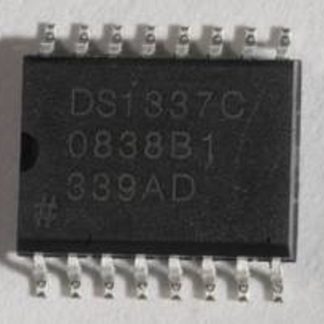

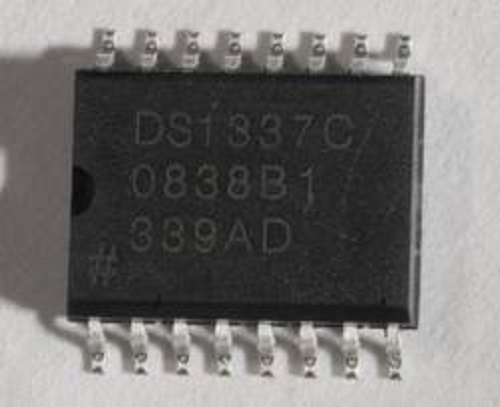

آی سی زمان DS1337C – RTC

120,000 تومان

DS1337 I²C Serial Real-Time Clock

کوچکترین آی سی ساعت صنعتی سریال دارای 2 آلارم

موجود

توضیحات

جایگزین بسیار مناسبی برای آی سی قدیمی DS1307 و موارد مشابه.

DS1337 I²C Serial Real-Time Clock

کوچکترین آی سی ساعت صنعتی سریال دارای 2 آلارم

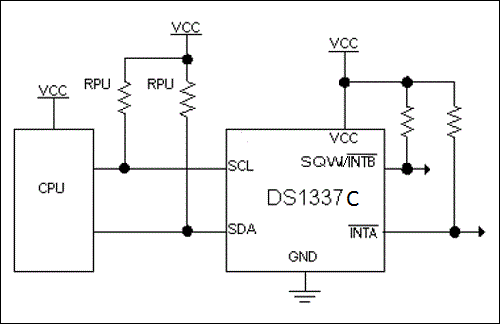

DS1337C یک آی سی زمان/تقویم سریال است که دارای 2 آلارم مجزا در طول روز و یک خروجی موج مربعی می باشد. کنترل این آی سی از طریق باس ارتباطی دو سیمه I²C انجام می شود. روز آخر ماه بسته به هر ماه به طور خودکار محاسبه می شود. فرمت ساعت نیز به طور دلخواه به صورت 12 به همراه AM/PM یا 24 ساعت می باشد.
ولتاژ کاری این آی سی نیز از 1.8 ولت تا 5.5 ولت می باشد.
در ضمن این آی سی دارای یک کریستال دقیق داخلی بوده و نیازی به کریستال ساعت 32khz ندارد.

ویژگی ها:
– شمارش ثانیه، دقیقه، ساعت، روز هفته، تاریخ، ماه، سال با احتساب خودکار سالهای کبیسه – معتبر تا سال 2100
– دارای کریستال داخلی – بدون نیاز به کریستال 32 کیلوهرتز خارجی (و در نتیجه افزایش دقت ساعت)
– دارای 2 آلارم (هشدار) مجزا در طول روز با ایجاد وقفه بر روی 2 پین مجزا برای میکرو
– دارای بیت پرچم نشان دهنده توقف اسیلاتور (در اثر قطع برق و باطری و …)
– ایجاد موج مربعی با فرکانس قابل تنظیم.
– دمای کاری -40 تا +85 درجه سانتیگراد

موارد کاربرد:
– وسایل الکترونیکی عمومی
– جی پی اس، GPS, MP3 Player
– تجهیزات پزشکی
– تجهیزات دفتری : فکس – پرینتر – دستگاه فتوکپی
– و موارد دیگر از قبیل دستگاه های تله متری – خوذپرداز – ترموستات – مودم

دانلود دیتاشیت DS1337C

http://datasheets.maxim-ic.com/en/ds/DS1337-DS1337C.pdf

صفحه مربوط به این آی سی در سایت تولید کننده آن: ماکسیم

http://www.maxim-ic.com/datasheet/index.mvp/id/3128
