برد راه انداز ماژول RFID MFRC522

110,000 تومان

برد راه انداز ماژول MFRC522 این برد بر روی ماژول نصب شده و از طریق آن می توان با ماژول ارتباط برقرار برقرار نموده و عملکرد آن را کنترل نمود. هسته اصلی برد را پردازنده ۳۲ بیتی STM32F030K6T6 تشکیل می‌دهد و به کمک سون سگمنت دو رقمی برد می توان داده های دلخواه و یا…

موجود

کد محصول: N/A

توضیحات

برد راه انداز ماژول MFRC522

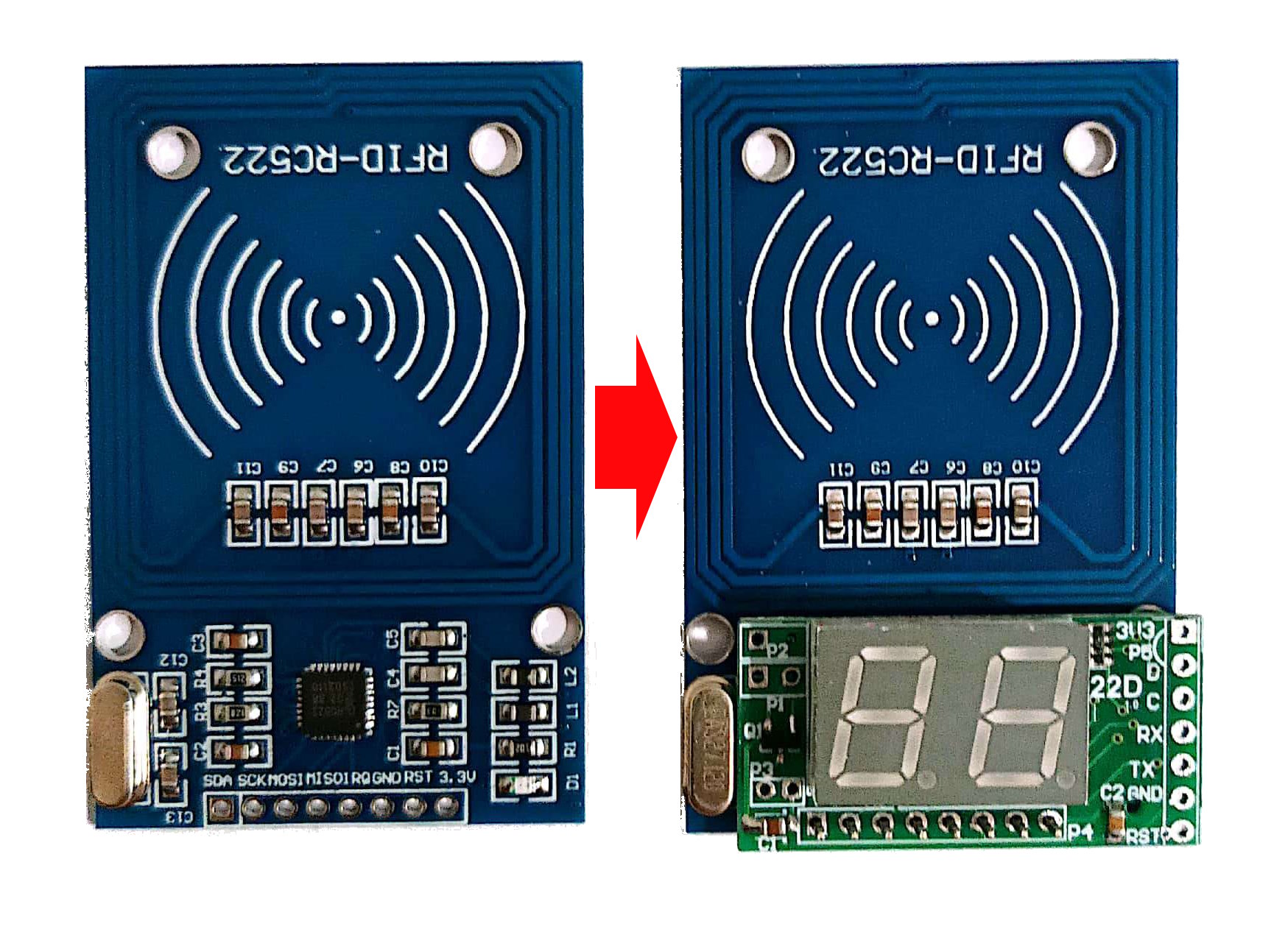

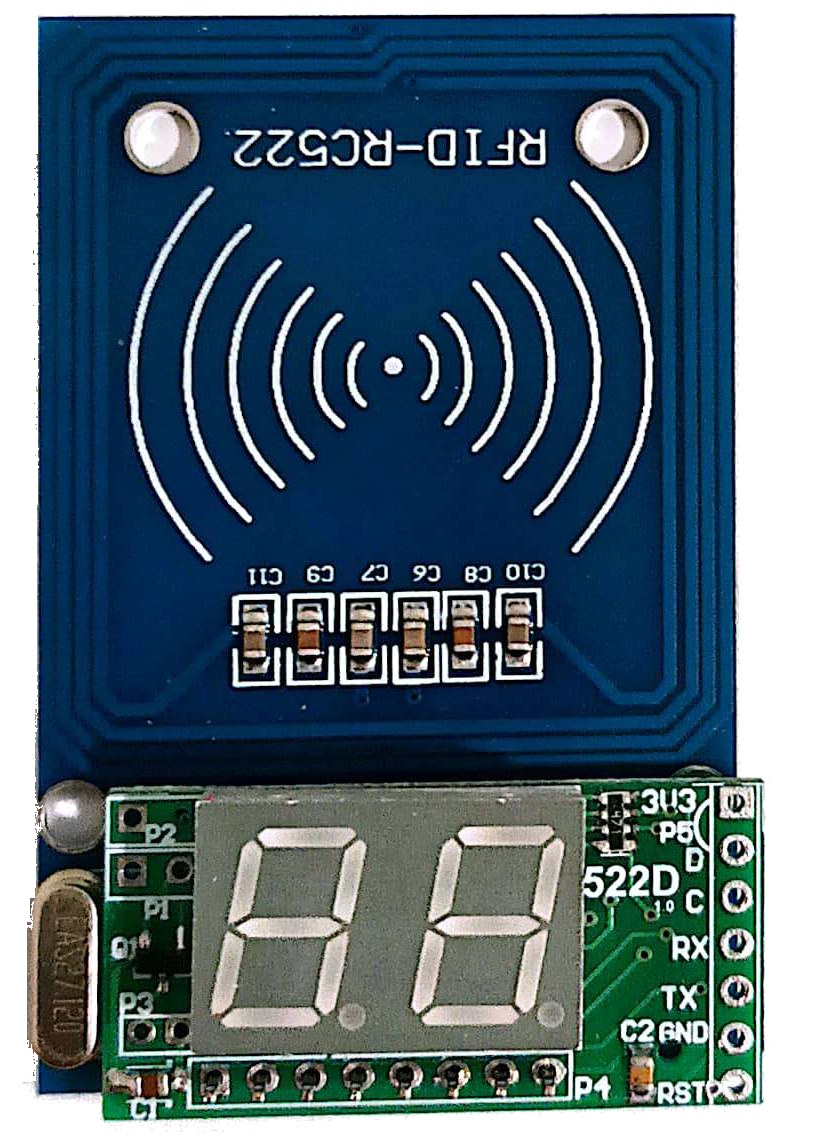

این برد بر روی ماژول نصب شده و از طریق آن می توان با ماژول ارتباط برقرار برقرار نموده و عملکرد آن را کنترل نمود.

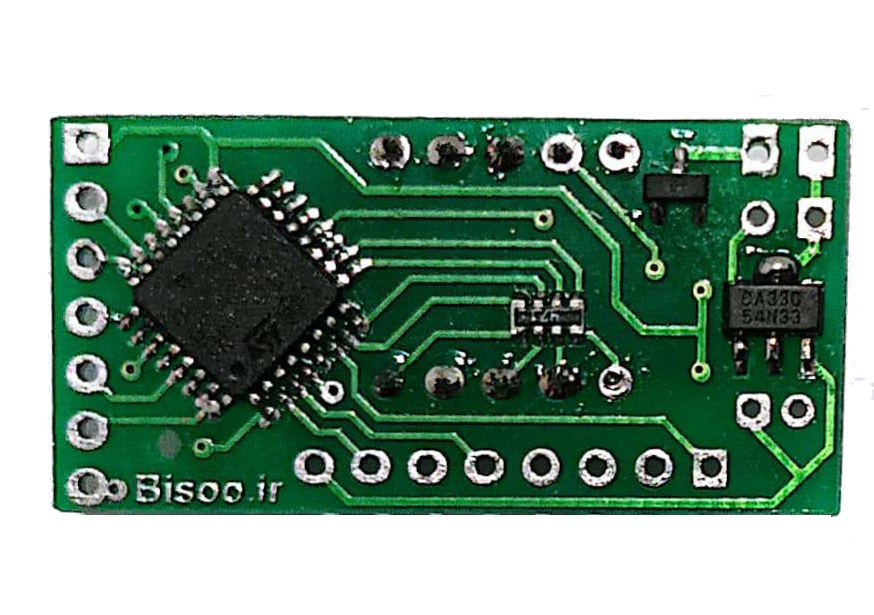

هسته اصلی برد را پردازنده ۳۲ بیتی STM32F030K6T6 تشکیل می‌دهد و به کمک سون سگمنت دو رقمی برد می توان داده های دلخواه و یا فرایند را به کاربر نمایش داد.
ارتباط برد با ماژول از طریق رابط SPI است.
علاوه بر این می توان از این محصول به عنوان یک برد آموزشی مستقل برای تعلیم میکروکنترلرهای STM32F030 استفاده نموده و یا حتی از آن مستقیماً در پروژه‌های کاربردی و صنعتی و یا دانشجویی استفاده نمود.

ویژگی‌های ماژول:
– ولتاژ ورودی ۳.۳ یا ۵ ولت
– دارای دو خروجی اپن کلکتور Open-Collector برای کنترل رله، بازر، و غیره
– دارای سون سگمنت دو رقمی
– ابعاد کوچک (35×17.5mm)
– نمونه کد رایگان

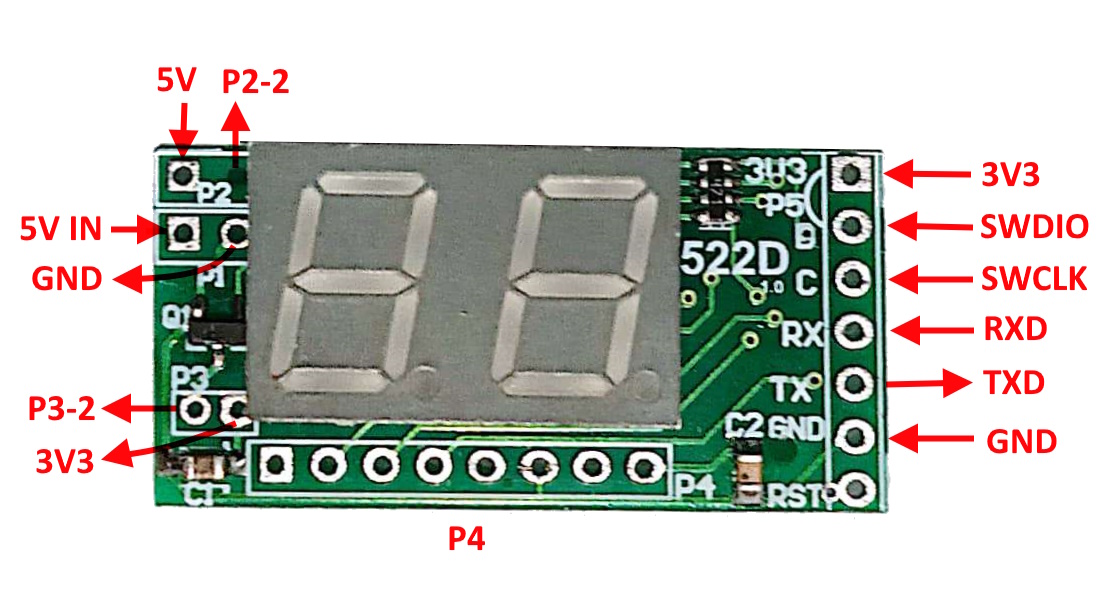

– در دسترس بودن درگاه‌های سریال UART و SPI و اکثر پین‌های ورودی خروجی (I/O) و نیز پورت SWD برای دیباگ (Debug) و پروگرام کردن میکرو
– دارای رگولاتور 3.3V

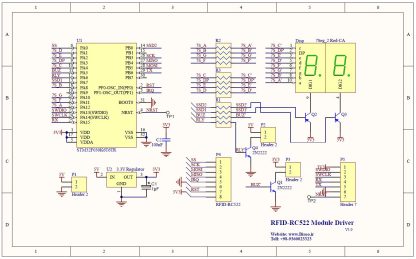

دانلود نقشه شماتیک برد RFID RC522 Driver

دانلود نمونه کد رایگان (STM32CubeIDE)

توضیحات تکمیلی

وزن 50 گرم
