توضیحات
ماژول M77D با داشتن کارکردهای اصلی زیر:
راه‌انداز سون سگمنت ۴ رقمی ساعتی.
دیتالاگر.
دماسنج و رطوبت‌سنج دیجیتال و ترموستات (پشتیبانی از حسگر DS1820، DHT11، AM2302، و …).
زمان‌سنج (تایمر) یک زمانه و دو زمانه به همراه رله.
شمارنده به همراه رله.
دارای مصارف صنعتی، دانشجویی و دانش‌آموزی، خانگی، سرگرمی، و … متعدد و متنوعی می‌باشد.
۴ مد عملیاتی اصلی ماژول عبارتند از:
راه‌انداز سون سگمنت ۴ رقمی ساعتی به‌همراه دیتالاگر.
دماسنج و رطوبت‌سنج دیجیتال و ترموستات به‌همراه دیتالاگر.
زمان‌سنج (تایمر) یک زمانه و دو زمانه به همراه رله.
شمارنده به همراه رله.

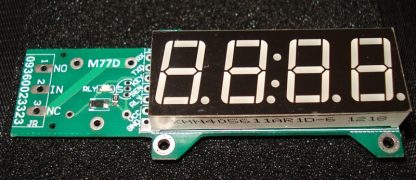

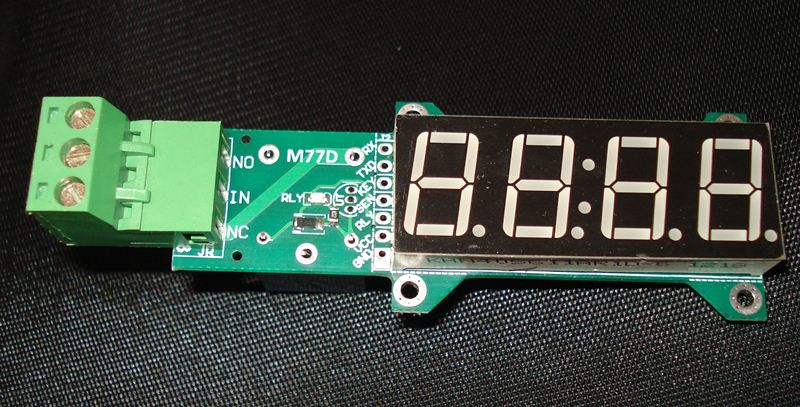

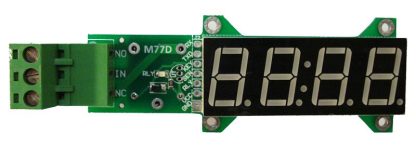

ماژول چند منظوره M77D
* در مد عملیاتی اول، کاربر بدون نیاز به هیچ‌گونه برنامه‌نویسی و یا طراحی مدار اضافی، کاراکترهای مورد نظر خود را به‌راحتی از طریق پورت سریال – چه توسط کامپیوتر و چه توسط میکروکنترلر – به ماژول ارسال کرده و کاراکترها به‌صورت هوشمند بر روی سون‌سگمنت نمایش داده می‌شوند. علاوه بر این می‌توان کاراکترهای ارسالی را همزمان بر روی کارت حافظه دستگاه نیز ذخیره نمود. در این حالت اگرچه رشته‌های متنی طولانی حاوی اعداد و حروف خاص قابل نمایش بر روی سون سگمنت نباشند اما به درستی و به‌طور کامل بر روی کارت حافظه ثبت خواهند شد.
* در مد عملیاتی دوم، با اتصال حسگرهای دما و رطوبت گسترده‌ی موجود در بازار از قبیل DS18B20، DHT11، DHT12، AM2302، و غیره، مقادیر دما و رطوبت بر روی صفحه‌ی ماژول نمایش داده می‌شوند و در صورت نیاز بر روی کارت حافظه هم ثبت می‌گردند. وجود یک رله بر روی ماژول این امکان را به کاربر می‌دهد که یک بازه‌ی دمایی و رطوبتی برای ماژول تعریف کرده تا با فراتر رفتن دما یا رطوبت از حد مجاز، رله فعال شده و ماژول به عنوان یک ترموستات عمل کند.
* مد سوم ماژول را به یک مدار مونو-استابل و یا آ-استابل تبدیل می‌نماید. بدین صورت که ماژول همانند یک شمارنده‌ی کاهنده شروع به شمارش و نمایش زمان کرده و پس از سپری شدن مدت زمان مورد نظر کاربر، رله را فعال می‌کند. سپس در صورت نیاز، مجدداً شروع به شمارش کرده و پس از پایان زمان تعیین شده توسط کاربر، رله را خاموش می‌کند و این چرخه را به طور پی‌در‌پی و خودکار ادامه می‌دهد.
* در مد عملیاتی چهارم نیز ماژول به‌صورت یک شمارنده‌ی افزاینده عمل می‌کند که با هر بار فشردن کلید ماژول و یا تحریک هر نوع حسگر مورد نظر کاربر که به ماژول متصل شود، یک واحد به عدد نمایش داده شده روی صفحه، اضافه شده و با رسیدن به عدد ماکزیممی که توسط کاربر تعیین می‌شود، رله‌ی ماژول فعال می‌شود. از جمله کربردهای این مد عملیاتی کنترل تعداد محصول خروجی خط تولید، کنترل تردد افراد یا وسایل نقلیه، و … می‌باشد.
– تمامی تنظیمات از طریق پورت سریال به ماژول اعمال شده و در حافظه‌ی آن باقی می‌ماند.
اطلاعات کامل پیرامون نحوه نصب و استفاده از ماژول M77D در فایل راهنمای فارسی موجود است:
