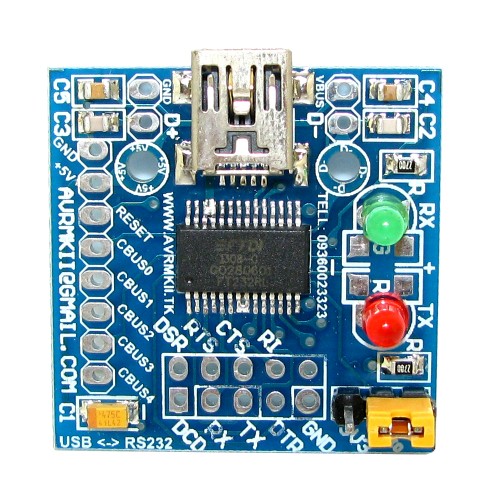

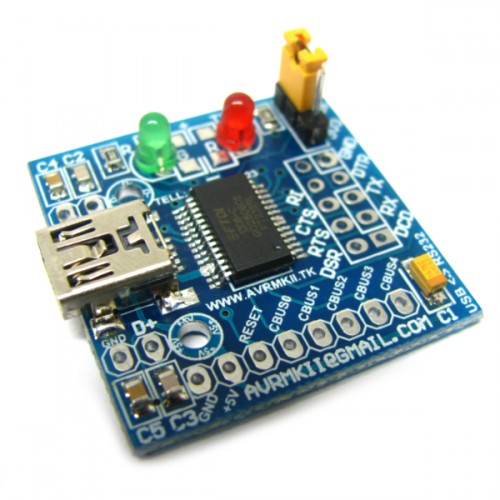

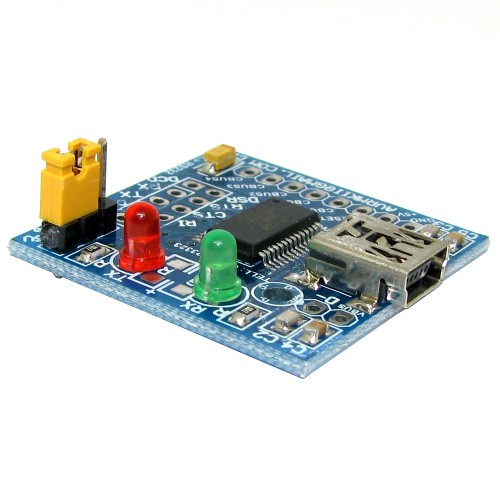

توضیحات
– نرخ ارسال اطلاعات:
از 300 تا 3 مگابیت
– افزودن تعداد دلخواه پورت سریال COM به کامپیوتر
– قابلیت اتصال مستقیم میکروکنترلر به کامپیوتر از طریق ماژول – به منظور تبادل سریال اطلاعات
– سطح ولتاژ TTL – قابل انتخاب بین 5 و 3.3 ولت
– دارای نشانگرهای دریافت و ارسال دیتا – RX/TX LED
– دارای حافظه EEPROM داخلی برای ذخیره تنظیمات کاربری
– دارای حافظه بافر داخلی:
بافر دریافت: 128 بایت
بافر ارسال: 256 بایت
– پشتیبانی از پروتکل های RS232 – RS422- RS485
– دارای 4 پین ورودی/خروجی قابل برنامه ریزی
– سازگار با یو اس بی 2 – USB 2.0 – USB Speed: Full Speed (12Mbps)
– دمای کاری: -40°C to +85°C
– ابعاد کوچک – 3cm x 3cm
– دارای شماره هویت یگانه (Unique USB FTDIChip-ID) – قابلیت استفاده به عنوان قفل سخت افزاری (security dongle)
– قابل استفاده بر روی سیستم های عامل معروف – Windows 7 32,64-bit – Linux – Mac OS
– بدون نیاز به نصب درایور اضافی – شناسایی خودکار ماژول توسط سیستم عامل های ویندوز
| Operating Temperature | Configuration Data Storage | UART Speeds | Internal Memory | Supported External Interfaces | No. External Channels | No. USB Ports | USB Speed | Description |
| –40°C to +85°C | Internal EEPROM | Up to 3Mbaud | 128 Byte – RX 256 Byte – TX |
UART with 4 GPIO pins | 1 | 1 | Full Speed (12Mbps) | USB 2.0 Slave to UART Converter |
برای اطلاعات بیشتر به دیتاشیت آی سی و سایت تولید کننده آن مراجعه نمایید.
http://www.ftdichip.com/Products/ICs/FT232R.htm
لینک دانلود مستقیم دیتاشیت آی سی از سایت سازنده:
صفحه دریافت درایور FT232RL برای سیستم عامل های مختلف:
دانلود برنامه های مرتبط
لینک مستقیم دانلود برنامه ای برای تعیین شماره پورت سریال اضافه شده به کامپیوتر: (COM1, COM2, …)
دریافت نرم افزارهای پروگرام کردن حافظه ی EEPROM داخلی آی سی های مبدل USB به سریال شرکت FTDI به منظور تغییر پارامترهایی از قبیل نام دستگاه، نام شرکت سازنده، توضیحات مربوط به محصول نهایی ساخته شده توسط شما، و ….
برنامه ی FT_PROG
FT_PROG 2.8.2.0 – EEPROM Programming Utility
دفترچه ی راهنمای کار با برنامه ی FT_PROG
برنامه ی MProg
MProg 3.5 – EEPROM Programming Utility
دفترچه ی راهنمای کار با برنامه ی MProg
* تذکر: نرم افزار FT_PROG جایگزین MProg شده است. پس بهتر است از FT_PROG استفاده نمایید.
و در انتها، برنامه ای کم حجم (36KB) برای مشاهده ی جزئیات مربوط به تمامی دستگاه های متصل به پورت های USB کامپیوتر، با نام Microsoft USBView – USB Connection Viewer
